轻烧粉的制法
1、纯碱法
先将苦卤加水稀释至20°左右加入反应器，在搅拌下徐徐加入20℃左右的纯碱澄清溶液，轻烧粉于55℃左右进行反应，生成重质碳酸镁，经漂洗、离心分离，在700-900℃进行焙烧，经粉碎、风选，制得轻质轻烧粉产品。
2、盐酸法

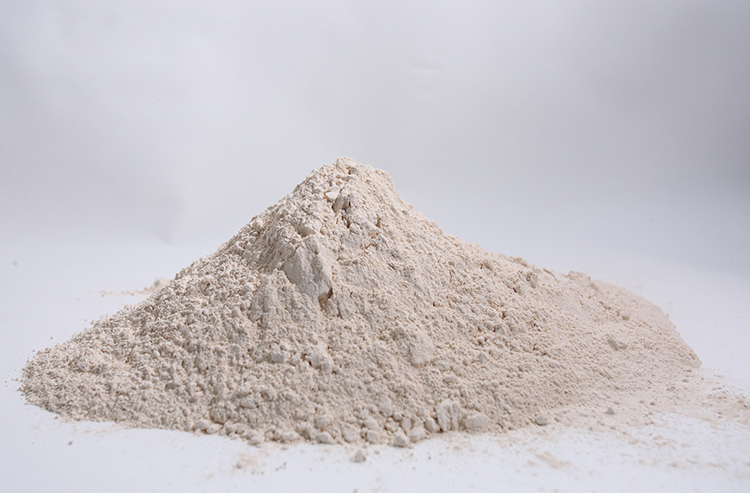

轻烧粉
将生产重质氧化镁的下脚料送入反应器，加入盐酸进行反应，生成六水氯化镁，再加入碳酸钠进行反应，生成碱式碳酸镁，用水洗涤，将碱式碳酸镁在高温锻烧，冷却后粉碎，制得磁性轻烧粉。
3、气相法
将高纯度金属镁和氧反应生成晶核，然后使颗粒继续成长，制得高纯度轻烧粉。含氧化镁80%(重量)以上的粗原料用无机酸(硫酸、盐酸、硝酸)以摩尔比1:2的比例进行溶解，制成无机酸的镁盐。精制除去其中杂质，于氧气气氛下进行加压加热处理，再经水洗、脱水、干操，于1100℃加热1小时，制得高纯度轻烧粉。
4、缎烧法
氢氧化镁锻烧法
以除杂净化的硫酸镁溶液为原料，以纯氨水为沉淀剂加入镁液中沉淀出Mg (OH)2，经板框压滤机进行固液分离，滤饼经洗涤得高纯度Mg(OH)2，再经烘干、锻烧制得高纯轻烧粉。
由于轻烧粉沼气罐的罐体会长期的接触到水,所以产品的耐水性的要求比较特殊,同时也要有良好的稳定性.使用高含量的轻烧氧化镁粉,例如:88%含量轻烧氧化镁粉.在矿石的选用上选用特殊烧硷量超低的矿石,可以控制产成品的烧硷量;另外,控制了烧碱就可以提高制品的耐水性.
沼气罐所用的的轻烧粉一定要有4-7个小时的凝固的时间,沼气罐对轻烧氧化镁粉的凝固速度有很严格的要求,如果太快的话,稳定性就比较差,如果太慢的话,罐体就容易变形.
88%含量轻烧氧化镁粉,也就是副90%轻烧氧化镁粉,它有良好的抗水性能.而正90粉又怕烧的产品太熟了,也就是过烧也不行.
当今菱镁行业所采用的轻烧粉的质量与成分不仅不同厂家不相同，而且同一厂家不同批次甚至同一家、同一批产品，其成分都不一致，造成所生产的氯氧镁制品的质量十分不稳定，特别是不采取不间断地检测轻烧粉的的含量，必将导致凝固调和剂MgCI2的过剩或不足，必然导致氯氧镁制品返卤、泛霜因此，轻烧粉的质量稳定性是影响氯氧镁制品质量的关键，也是菱镁行业发展的瓶颈。
轻质氧化镁和重质氧化镁两种。轻质体积蓬松，为白色无定形粉末。无嗅无味无毒。密度3．58g/cm3。难溶于纯水及有机溶剂，在水中溶解度因二氧化碳的存在而增大。能溶于酸、铵盐溶液。经高温灼烧转化为结晶体。遇空气中的二氧化碳生成碳酸镁复盐。重质体积紧密，为白色或米黄色粉末。与水易化合，露置空气中易吸收水分和二氧化碳。与氯化镁溶液混合易胶凝硬化。
